JSML-UHZ型

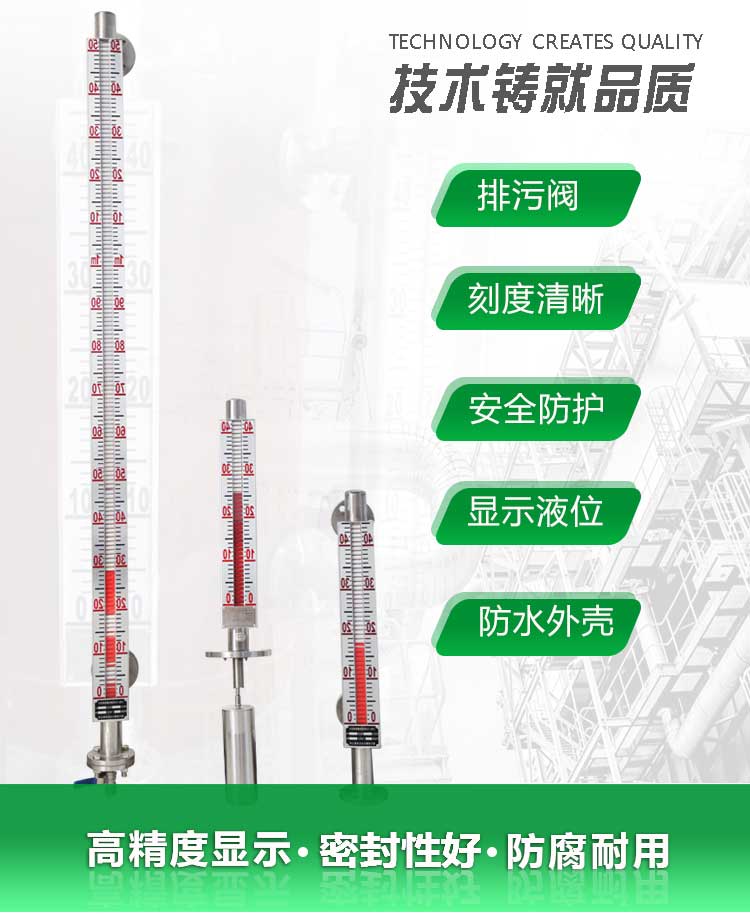

磁翻板液位計是按國家化工部頒布的 HG / T21584 — 95 標準研制生產的一種產品。儀器可用于測量各種塔、罐、槽、球形容器和鍋爐的介質液位。適用于低溫至高溫、真空至高壓等環境，是石油、化工等工業部門理想的液位測量產品。根據容器中的安裝位置，可提供側裝和頂裝。根據工作介質的不同，我們提供了不銹鋼和 ABS 、 PP - R 三種材質的工程塑料，其中 ABS 和 PP . R 材質分別適用于酸、堿等腐蝕性介質。
特點。浮球作為測量元件，磁鐵驅動柱顯示，無能量。具有上、下限位開關輸出，可實現遠程報警、限位控制。配備變送器可實現液位遠距離指示、檢測和控制。
結構及工作原理?；拘?。根據浮力原理，浮子在測量管內隨著液位的上升和下降而上下運動。浮子內的永磁鋼通過耦合作用帶動紅白翻柱翻轉 180 °，使翻柱在液位上升時由白變紅，液位下降時由紅變白，實現液位指示。
遠距離傳輸。浮球液位計上安裝有變送器，浮球上下移動，導桿中的測量元件通過磁耦合效應依次運動，得到電阻信號的變化，轉換成 0 ～ 10 mA 或 4 ～ 20 mA 的標準信號輸出，并與顯示儀表或計算機連接，達到遠距離傳輸?shù)哪康摹?/div>

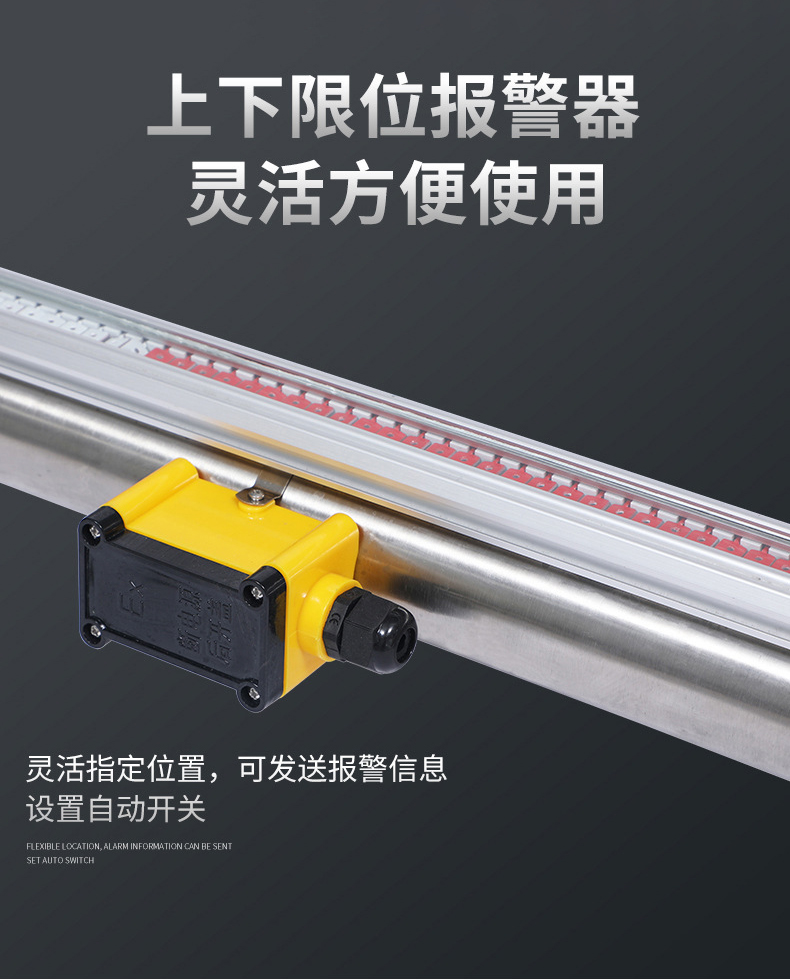

上、下限位開關輸出。上、下限位置由用戶在液位計的上升管上設定。控制器上設有具有自保持功能的干簧開關。當干簧開關隨液位變化時，磁浮子實現報警或限位控制。
系統結構及接線。
上、下限位開關輸出。本實用新型由具有自持功能的簧片開關和轉換器組成，其中簧開關、轉換器分別安裝在現場和控制室內，轉換器提供三對觸點開關。
遠距離傳輸。它由測量單元和發射單元組成。
本質安全爆炸。具有本質安全型防爆，上、下限開關輸出型。防爆開關由一個干簧開關和一個帶繼電器觸點的安全門組成，直接向用戶提供一對常開或常閉觸點。如果用戶需要更多的聯系人可以專門設計訂購。（圖三）。
具有本質安全型防爆遠傳型。它適合在課堂上使用電氣設備（工廠）,C類氣體，*高表面溫度組T4(135 ° C).（圖四）。
使用注意事項。 變送器外殼外接接地，用戶使用時必須可靠接地。安全柵的使用應符合相關的使用說明。
磁翻板液位計變送器與安全門本質安全端之間的連接電纜為雙芯屏蔽電纜，芯線截面積>0.5 m ，電纜允許分布電容為0.8μ F 。

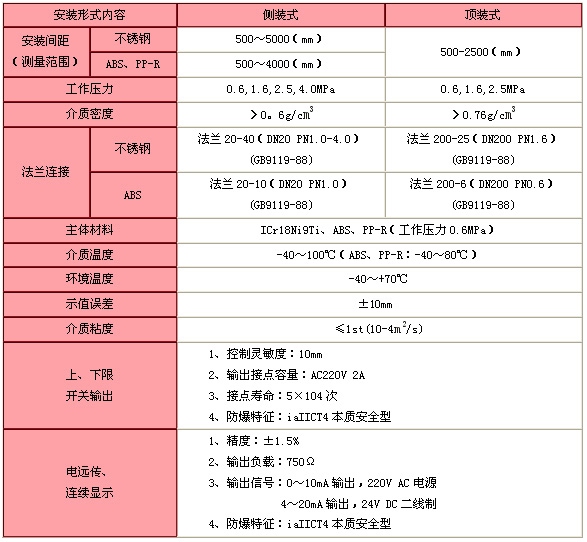

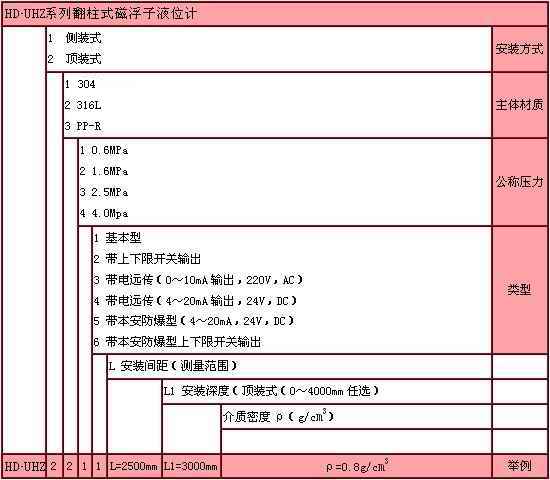

用戶自己的法蘭。主要技術指標。模型的解釋。
維護和保養: 液位計筒內不得有固體雜質和磁性雜質，以免堵塞浮子，削弱浮力。根據介質情況，可定期對主管道進行清洗，清除管內沉積物雜質。清洗液位計或更換浮子后，打開排污法蘭，裝入磁性浮子時，應注意重端同磁性一端朝上，不能倒置。 對于低溫和液化氣的特殊產品，液位計主體采用真空夾套保溫，安裝和使用過程中小心不要使夾套損壞，以免影響產品質量。
