磁翻板液位計接線注意事項
發布時間：2022-06-30 00:49:24

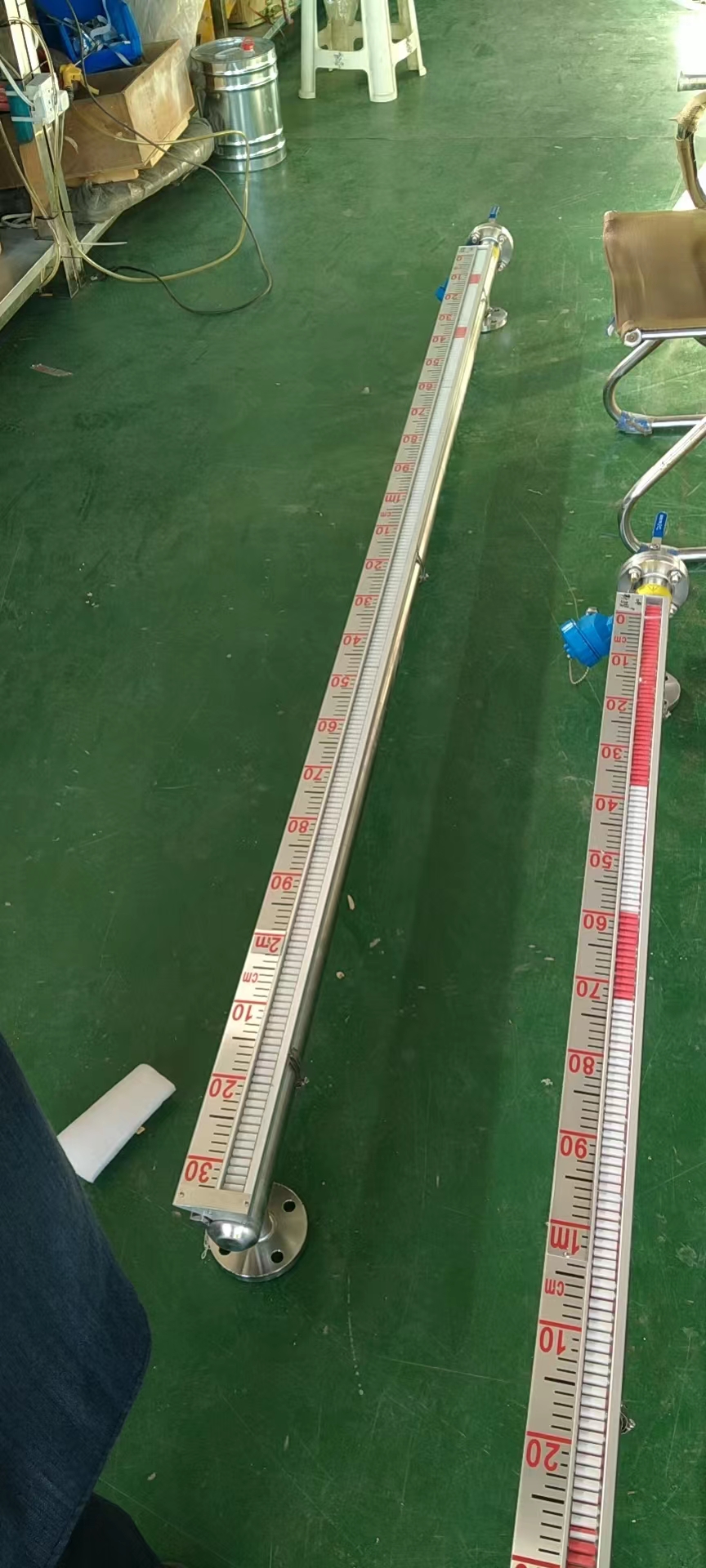

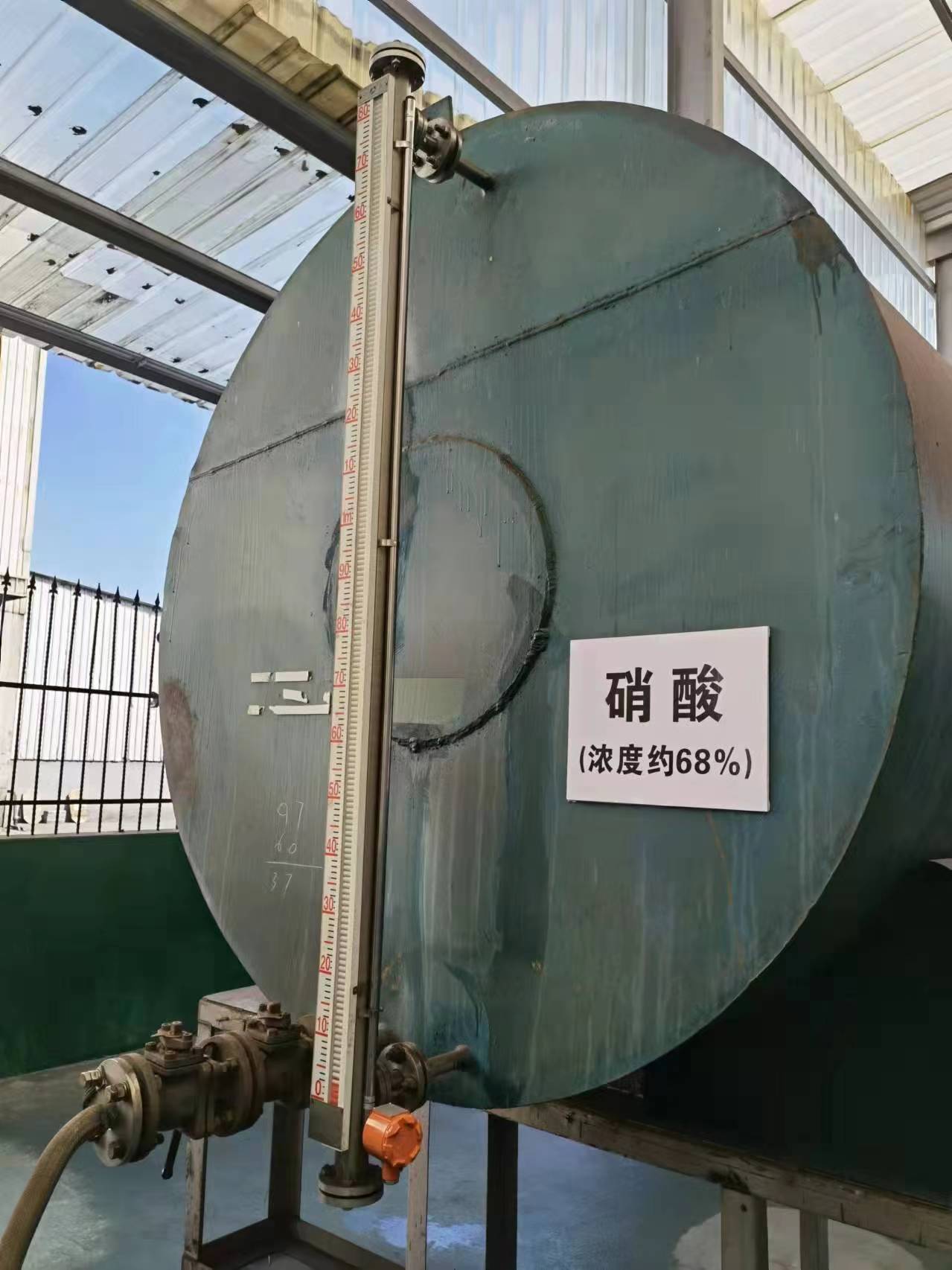

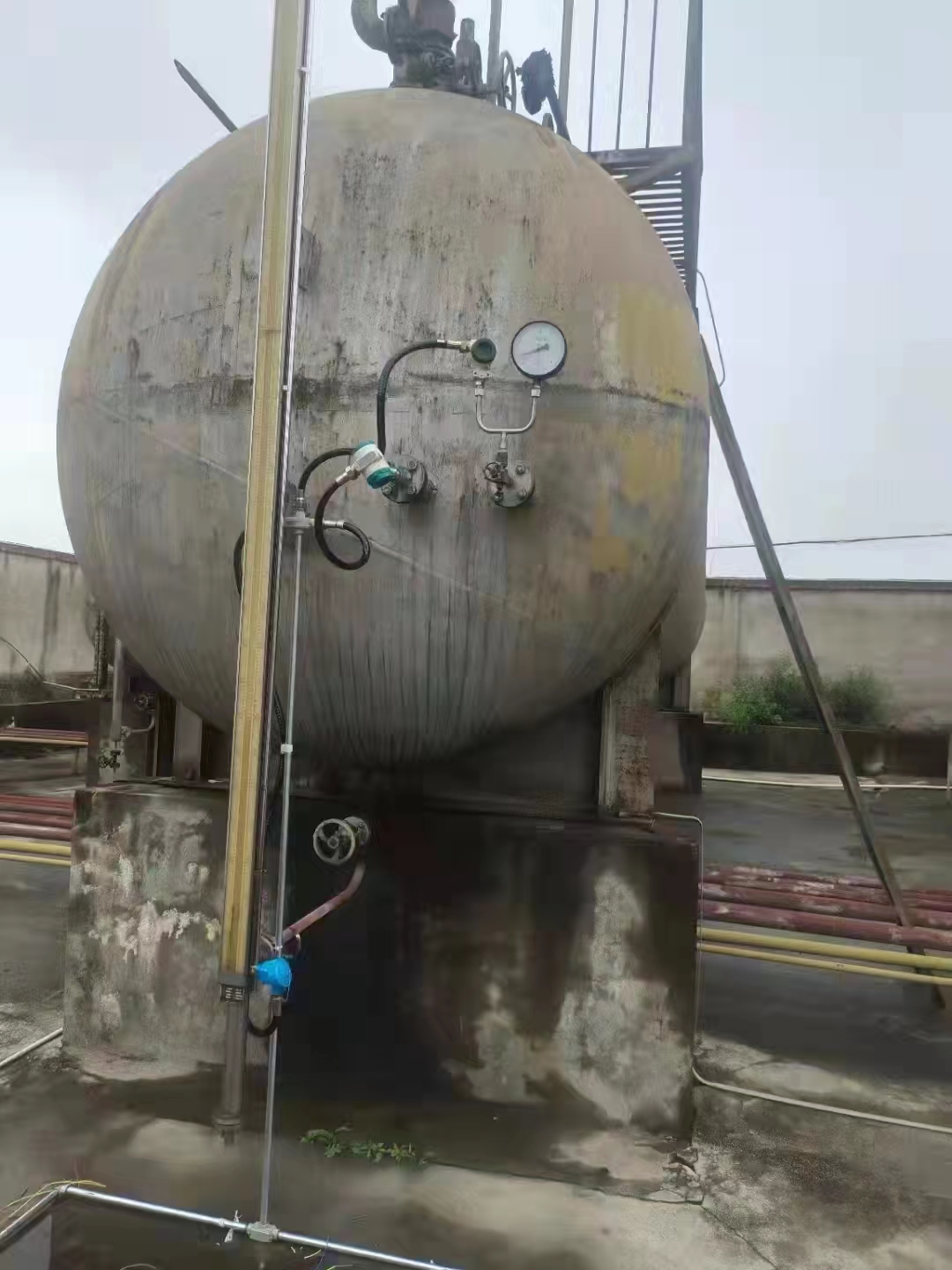

磁翻板液位計由本體、翻板盒（由紅白磁性小翻板組成）、浮子、法蘭蓋等組成，用于敞口或壓力容器中各種液體的全過程測量。除用于現場檢測外，還可與SW-11磁力開關、reed-11簧片遙控器配合使用，實現液位的自動遙控。**應用于電力、石油、化工、冶金、環保、造船、建筑、食品等行業的生產過程中的液位測量和控制。
在使用磁板儀之前，必須事**行磁板儀的接線。如果接線錯誤，測量結果將變得不正確，嚴重的事情將直接導致儀器損壞。因此，有必要熟悉磁板式儀表的接線方法和注意事項，正確接線；磁翻板液位計的接線方法 磁翻板液位計一般為雙線系統，信號為4～20ma。
接線方式之一是：磁翻板液位計的正極連接至儀表24V輸出端子，磁翻板液位計的負極連接至儀表4～20ma輸入端子的正極，然后儀表4～20ma輸入端負極與儀表24V輸出端負極短路。上述連接方式可以使用儀器的24V輸出作為磁翻板液位計的電源。
如果磁翻板液位計采用四線制，則磁翻板液位計電源的正負極連接到電源的正負極。4～20ma正極和負極分別連接至儀表4～20ma輸入端子的正極和負極。使用安全柵時，安全柵電源（ 24v電源）的輸入端子對應正、負極，且電源輸出端子對應儀表正負極。
磁翻板液位計接線注意事項；由于磁翻板液位計接線錯誤，若輕則測量不正確，若重則儀表?yè)p壞。因此，在接線磁性換向板液位計；請注意以下幾點。接線時避免使用大容量變壓器、電機或干擾源；擰下接線盒端子蓋，將電纜穿過電纜連接器，連接至24VDC 2；按要求連接接地端子；擰緊接線盒端子蓋；防爆儀表必須按有關規定接線，確保防爆性能。
