浮標液位計結構組成
發布時間：2022-02-26 00:15:21
浮標液位計是一種簡單的液位測量儀器。適用于石油化工系統中有腐蝕性介質的儲罐、儲罐、油田、油庫，以及一般企業和民用建筑中的水塔（水箱）所需的低成本液位測量，為了解決手動液位測量的困難根據力平衡原理設計了液位計。當液位處于一定高度時，浮標的重量為w，重錘針的重量為W1，浮標浸入液體中的浮力為f，系統摩擦力為（. 處于平衡狀態： w-f-W1-f=0） 當液位升高時，浮力f增加，w，W1，f保持不變，上平衡被打破，垂直指針滑動。
浮標液位計是根據力平衡原理設計的。當儲罐中的液位處于某一位置時，浮標重量W、重錘指針的重量W1和浮標浸入液體中的浮力F、摩擦力F和整個系統中的四個力處于平衡狀態（即W-F-W1-F=0）。當液位上升時，由于牽引索懸掛的浮子沿著導向索漂浮，液體浮力和F增加，使原平衡系統的四個力失去平衡。在重力作用下，重量指針（8）向下滑動，同時持續指示秤上液位的上升高度。同樣，可以解釋，當液位下降時，浮子浮力f降低，因此牽引索和液滴同步下降。由于浮子的重量大于重錘指針的重量，指針向上移動。同樣，當液位持續下降和變化時，重錘指針可以連續指示液位的下降，從而達到準確測量液位變化的目的

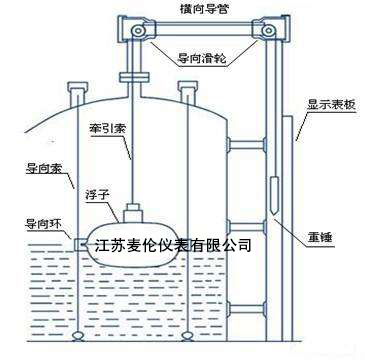

浮子液位計的工作原理和結構；液位計由五部分組成：浮子，牽引索、導向滑輪、重錘指針、顯示秤或磁翻板：浮子：浮子由兩個不銹鋼（或碳鋼）空心錐體和一個不銹鋼（或碳鋼）空心圓筒焊接而成，浮子兩側焊接導向環，用于導向，浮子的作用是將液位變化的浮力直接傳遞到牽引索上，使牽引索能將液位變化傳遞到重錘指針上，從而實現液位變化的現場指示
牽引索：浮子掛在連接鋼絲的一端，另一端連接砝碼指針，中間封閉在鋼管；導向輪內：浮標液位計根據現場液位箱的幾何形狀和儀表的安裝要求進行設計。它還由兩部分組成：鋼絲導向輪和驗證輪殼。其主要功能是連接鋼絲導管，減少系統的旋轉阻力重錘指針：由A3F鋼制成，中間部分由指針形式制成。指針指示的相應刻度值為測量的液位高度，該高度隨浮子和連接牽引電纜的變化同步移動。磁翻板顯示時，重錘指針由內有磁鋼的鋼管代替
顯示刻度：由用戶根據實際工作條件壓制的合金鋁或不銹鋼制成，表面刻有標準值。
單位為厘米，每段高度為1米。當磁翻板顯示時，會被紅色和白色翻板替換；細心的朋友會注意到浮標液位計的重錘指針和顯示刻度有兩種情況，一種是指針，另一種是磁翻板，這是區分可遠程傳輸和非遠程傳輸且僅在現場指示的產品類型的關鍵。簡易浮標液位計只需使用重錘和指針，以及帶有刻度的刻度
即可實現現場顯示。如果要實現現場數據的信號遠程傳輸，必須使用磁翻板液位計，因為只有配有磁翻板的
浮標液位計才能實現浮標內的磁浮子與遠程傳輸基準中的干簧片之間的相互作用，并通過電纜將液位變化以4-20mA的電流模擬量輸出至中控室二次儀表或控制臺PLC。
直到f力減小到初始值，新的平衡才建立。如果f力一直在增加，則液位- -是直的，指針已經滑動了很長時間。相反，當液位下降時，重錘指針上升指示液位的高度浮標液位計 鋼帶液位計ufz-4型 廠家直銷10年 可定制。
浮標液位計的安裝要求：浮標液位計的連接件座應平直、光滑，無裂紋凹凸現象，以免影響重錘指針的正常工作或造成測量誤差直尺應與儲罐內液面垂直，不得傾斜。直尺安裝的垂直度不得大于5，以免造成重錘指針卡，使測量失敗；浮標的液位計與秤腳架連接時，安裝面應盡可能在同一平面上，安裝孔應在與上述相同的直線上，即保證秤的秤面和重錘指針兩側的導軌應是直線，稱為直線，以便重錘指針能在秤槽中靈活升降因為秤，浮標液位計可用于檢測由各種材料制成的設備中液體介質的液位（邊界） 。
由于本系列液位計的檢測部分與顯示部分完全隔離，高溫、高壓、高粘度、有毒、有害、強腐蝕性介質的液位測量有其獨特的優點，與傳統的玻璃管板式液位計相比，具有更高的可靠性和安全性。本系列液位計配有上液位控制和報警開關，可實現液位的控制、報警和聯鎖。內置集成式液位變送器，將液位（邊界位置）信號轉換成二進制4~30madc標準信號，實現對液位的遠程檢測和控制。
