磁翻板液位計由于本地實際液位和邏輯中標識的液位通過電流信號連接，在原始安裝模式下，實際液位與電流信號成正比，電流信號與邏輯中標識的液位成正比。測量桿反向安裝后，實際液位與電流信號之間的關系被反轉，因此邏輯中識別的液位值也與實際液位反向。如果此時邏輯中的軟件范圍被反向設置，并且將原來的下限0mm和上限600mm更改為下限600mm和上限0mm，則當前信號和邏輯中標識的液位值也將被反向。
根據負為正的原則，本地實際液位與邏輯中確定的液位值一致。排水箱磁翻板液位計安裝和測量的第二步改進方案**步方案實施后，解決了之前的許多問題，邏輯中的液位值也可以與局部液位一一對應，實現正常液位測量。但是，由于邏輯中量程上下限的反向設置，操作員屏幕上的液柱刻度也發生了反向，即600mm以下，0mm以上；這不符合人們的日常習慣，容易誤導和造成錯誤。同時，軟件反向設置后，系統不允許對測點進行數值模擬。如果現場維修液位計，將影響現場維修的開展。因此，液位計的安裝和測量方式需要進一步改進。
深入研究疏水箱磁翻板液位計的測量原理。為了找到更好的改進方案，對排水槽液位計的測量原理進行了深入研究。液位計的測量桿由等間距的干簧管和電阻元件組成。當磁浮子達到一定高度時，相應的干簧管關閉。如果您可以識別哪個干簧管已關閉，則可以獲得當前液位值。那么，變送器如何識別哪個簧片閉合？再次探索測量桿內部電路，繪制液位計內部示意圖。

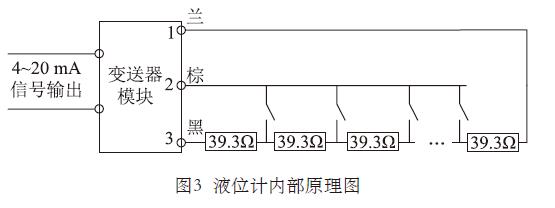

測量桿的內阻串聯連接。每兩個電阻器的連接連接到簧片的一端，簧片的另一端并聯連接。*后，有三條信號線引出蘭、棕色和黑色根據原理圖，可以清楚地分析測量原理：藍色線和黑色線施加恒定電壓，棕色線用作反饋信號線。當磁浮子處于不同高度時，相應的開關（干簧片）閉合，并輸出電阻部分電壓信號。閉合簧片位置可通過測量棕色線電壓獲得，棕色線電壓可通過變送器模塊轉換為4~20mA信號，然后即可得到當前液位
液位計。
假設1端子（藍線）與測量桿頂部電阻連接，3端子（黑線）連接到測量桿的底部電阻。在實施優化**步中提到的測量桿反向安裝措施后，交換頂部電阻和底部電阻，此時，編號3端子連接到測量桿的頂部電阻，編號1端子連接到測量桿的底部電阻。如果變送器與液位成比例，且輸出為4~20mA，則1端子號連接至頂部電阻，3端子號連接至底部電阻。測量棒反向安裝后，藍線和黑線的終止位置，即1端子連接到黑線，3端子連接到藍線，仍然可以滿足變送器正向輸出的條件。此時，不再需要邏輯中的軟件反向設置。
由于反向安裝測量桿并改變液位計內部傳感器接線后，實際液位與電流輸出成正比，因此有必要將反向設置的軟件范圍恢復到原始正常狀態，即，下限為0mm，上限為600mm；經過第二步優化后，液位計測量桿反向安裝時，可獲得正信號輸出，不僅解決了原來維護方便的問題，同時也消除了操作員畫面不符合習慣、無法在邏輯中模擬的問題。
總結：
磁翻板液位計在核電站的設計、建造、調試和維護過程中，會有很多地方設計不完善。本文介紹了作者在疏水罐液位計安裝測量方法改進過程中的個人體會。對于如何避免排水箱磁翻板液位計出現類似問題，本文提出了一些個人建議：**，在設計時盡量避免儀表安裝在廠房頂部或穿過地板。如果不能避免這種情況，考慮如何安裝安裝在工廠頂部或通過地板的儀器，以便于維護，或設計一個特殊的維護平臺；業主在審查設計文件時也應考慮這一點。在深入研究了疏水罐液位計的測量原理后，通過兩步優化方案，*終解決了所有問題。這說明對儀器的理解不僅要停留在應用層面上，還要理解儀器的本質，這對處理現場問題很有幫助。
